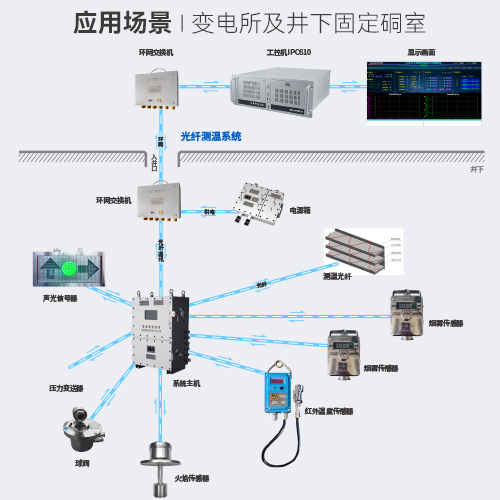

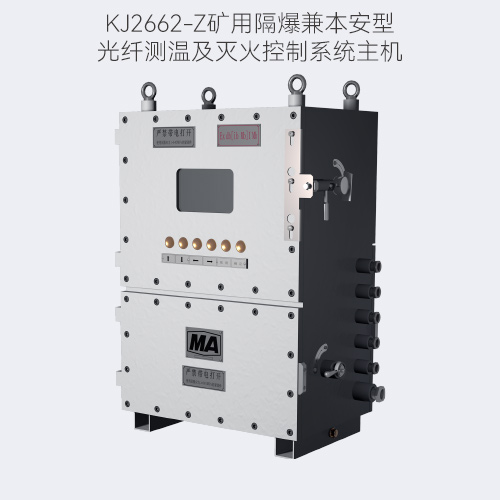

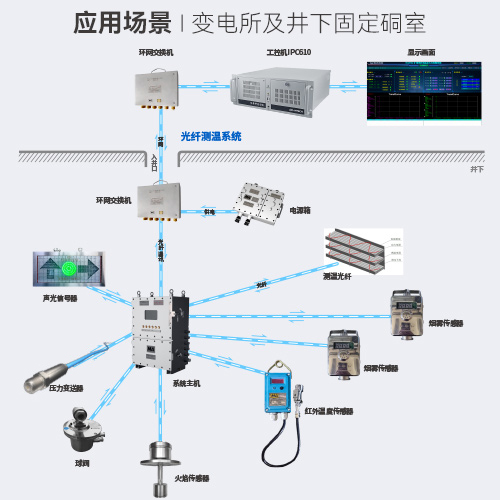

变电所及井下固定硐室灭火系统，由工作站、工业环网（利用矿方 自有网络）、KJ2662-Z矿用隔爆兼本安型光纤测温及灭火控制系 统主机、KJJ12矿用本安型环网交换机、KXH18矿用本安型声光信 号器、KDW0.15/660B矿用隔爆兼本质安全型不间断电源箱、测温 光缆和监测用传感器组成。矿用本安型烟雾传感器、火焰传感器、 KXH18矿用本安型声光报警器、GPD10压力传感器、DFB20/10矿 用隔爆型电磁阀等设备组成。

火灾预警

测温光缆铺设在电缆沟，电缆桥架、设备表面等，检测光缆沿线温度。当检测到某个位置的温度超过设定报警值时，联动对应位置的电动球阀打开七氟丙烷气体填充电缆沟隔离。

火灾报警

烟雾、温度、CO传感器、 火焰传感器，传感器安装在变电所正上方当传感器检测到超标动作时，延时后打开电动球阀进行干粉灭火，同时报警信号会显示在监控软件上。

自动灭火

变电所每隔5米布置一套灭火装置，包含电动球阀、压力传感器、悬挂式超细干粉灭火装置，当监测到报警信息自动开始灭火。

安全指示

声光报警器，当变电所发生报警信号时发出声光报警，，提醒周围人员注意安全。

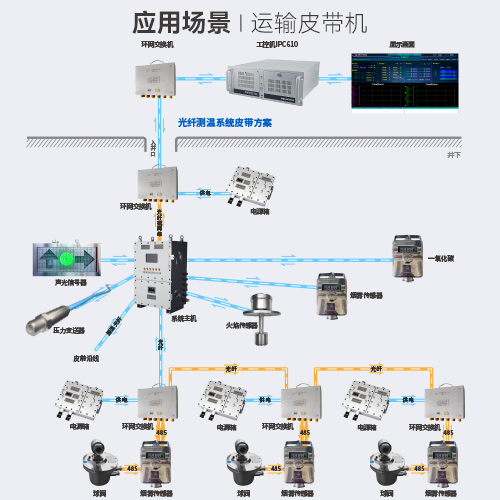

皮带机头灭火系统采用超细干粉灭火方式，KJ2662-Z矿用隔爆兼 本安型v光纤测温及灭火控制系统主机、KJJ12矿用本安型环网交换 机、KXH18矿用本安型声光信号器、KDW0.15/660B矿用隔爆兼本 质安全型不间断电源箱、测温光缆和监测用传感器、矿用本安型烟 雾传感器、矿用火焰传感器组成，皮带沿线自动灭火系统采用喷淋 灭火方式，由KJJ12矿用本安型环网交换机、矿用本安型烟雾传感 器、GPD10压力传感器、DFB20/10矿用隔爆型电电动球阀和灭火 管道等组成。

火灾预警

沿线布置感温光缆监测输送皮带滚筒、托辊、电机和巷道环境温度。当检测到某个位置的温度超过设定报警值时，联动对应位置的电动球阀打开进行灭火。

火灾报警

烟雾、温度、CO传感器、火焰传感器，传感器安装在机头和机尾，当传感器检测到超标动作时，延时后打开电动球阀进行干粉灭火，同时报警信号会显示在监控软件上。

自动灭火

皮带每隔100米布置一套灭火装置，包含电动球阀、压力传感器信号采集器，当监测到报警信息自动打开对应位置电动球阀形成水幕隔离灭火。

安全指示

声光报警器，当变电所发生报警信号时发出声光报警，提醒周围人员注意安全。
